磁力泵內部組成及泵殼安裝分解圖

日期：2020-11-16 11:12:26   信息來源：江蘇冠裕 點擊：0

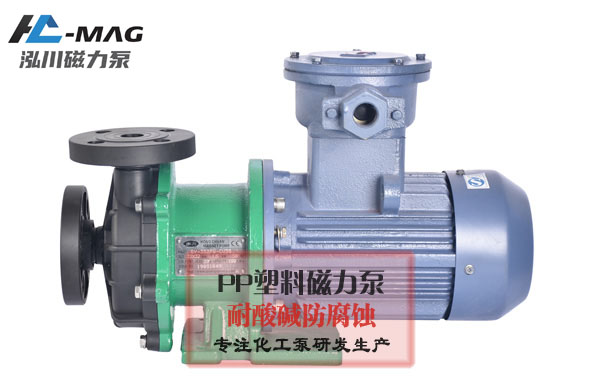

　　磁力泵由哪些零部件組成的呢?今天為大家簡單介紹一下磁力泵的組成，僅供大家參考:磁力泵由泵、磁力驅動和電機三部分組成，磁力驅動由外磁缸、內磁缸和非磁隔離套組成。

　　磁力泵內部組成

　　1、殼體部分：由泵體、泵蓋等組成。它承受著泵的所有工作壓力。泵葉輪液壓形式符合API685標準。它是表征磁力泵水力性能的主要部件。它的作用是迫使液體旋轉，從而將原動機的機械能轉化為液體能。

　　2、轉子部分：分為安裝在泵軸上的轉動部分和安裝在驅動軸上的轉動部分。泵軸是軸承葉輪、內轉子和傳遞扭矩的重要部件。安裝在泵軸上的旋轉部件包括葉輪、軸承、止推環、內磁轉子和泵軸本身。

　　3、連接部分：靜電連接器，由連接架、軸承箱等部件連接支撐而成。滑動軸承、套筒和推力盤是泵轉子系統的支撐和定位部件。

　　4、驅動部分：泵與原動機通過膜片加長聯軸節組件連接。維修時，磁力泵只能通過卸下聯軸器中間隔膜進行維修。

　　5、內轉子和外轉子：內轉子和外轉子一起構成磁力泵的磁力傳動部件。

　　6、隔離套：隔離套是能完全實現磁力泵完全無泄漏的部件。

　　由于泵軸與介質接觸，對材料的要求是耐腐蝕、加工精度高、強度高或通過熱處理方法提高材料強度。

　　磁力泵泵殼安裝分解圖


　　在使用磁力泵過程中難免會遇到檢修維護磁力泵設備，具體磁力泵泵體的拆卸方法如下供廣大用戶參考：

　　有聯軸器的磁力泵例如耐高溫磁力泵先應該拆除聯軸器的防護罩，再把磁力泵聯軸器上的螺絲螺帽、膜片以及中間節(或中間盤)、墊塊之類的拆下來，放到一塊，以免丟失，然后再將磁力泵的軸承箱底部的放液絲堵松掉，放掉軸承箱里面的軸承油，然zui后再拆下磁力泵泵體下面的放液螺絲，將磁力驅動泵里面剩余的液體放到用的容器里面。待介質和潤滑油排盡后，拆除與泵蓋、連接架連接的外圍設備，卸掉泵體與泵蓋連接的螺母，用長螺栓將其他部分從泵體內起拔出來，此時應用長杠或吊車將卸下的部分輕輕放在平坦地面上。
